(반도체 2부) 메모리와 시스템 반도체의 원리와 비즈니스 문법

안녕하세요. 연구소장 T입니다.

​

퇴근길 지친 몸을 지하철 구석에 기대고 스마트폰으로 동영상을 보거나 챗봇과 대화를 나눌 때면, 손바닥만 한 작은 기기 속에서 일어나는 수억 번의 기적이 문득 경이롭게 느껴지곤 합니다. 회사와 가정에서 복잡한 연산 같은 수많은 일상 과제들을 묵묵히 처리해 내는 우리 4050 세대의 신산한 하루처럼, 현대 디지털 문명의 모든 기술 기저에는 단 1초에 수십억 번을 켜지고 꺼지는 미세한 스위치들의 통제된 질서가 자리 잡고 있습니다.

​

​

전기가 통하거나 통하지 않는 부도체와 도체의 경계를 넘나드는 이 작은 실리콘 조각이 어떻게 '기억의 창고'와 '생각의 사령관'으로 나뉘어 세상을 움직이는지, 오늘은 반도체의 두 가지 핵심 축과 그 거대한 비즈니스 문법을 100% 매끄러운 서술형 줄글로 파헤쳐 보겠습니다.

​

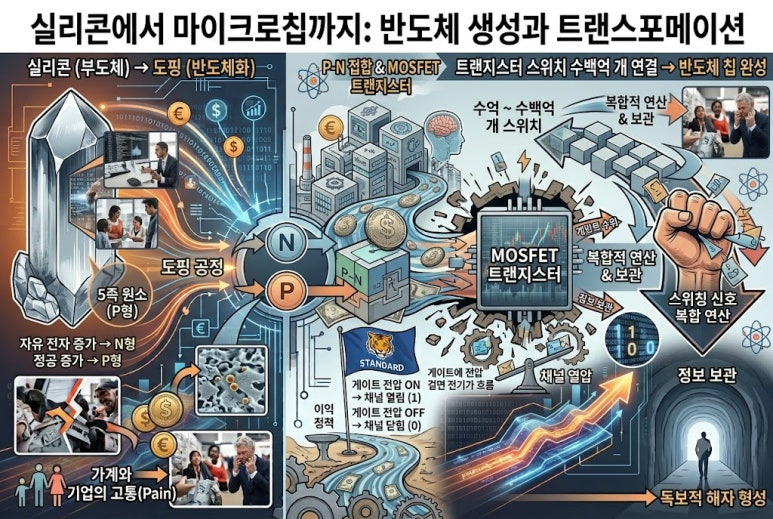

1. 0과 1을 만드는 메커니즘: 도핑과 트랜지스터의 연금술

순수한 실리콘(규소) 결정은 전자가 원자핵 주변에 단단히 묶여 있어 전기가 전혀 통하지 않는 부도체에 가깝습니다. 여기에 의도적으로 특정 불순물을 미량 주입하는 '도핑(Doping)' 공정을 거치면 비로소 전기를 통하게 조절할 수 있는 반도체의 성질을 띱니다.

​

인이나 비소 같은 전자가 풍부한 5족 원소를 주입하면 자유 전자가 늘어나 전류를 운반하는 N형 반도체가 되고, 붕소나 갈륨 같은 전자가 모자란 3족 원소를 주입하면 전자가 비어 있는 공간인 정공이 전류를 운반하는 P형 반도체가 됩니다.

​

이 N형과 P형을 접합하고 그 위에 얇은 절연막과 게이트 전극을 올리면 현대 반도체의 기본 단위인 MOSFET 트랜지스터가 완성됩니다. 게이트에 전압을 걸어주면 전자들이 끌려와 전기가 흐르는 채널이 열리며 1이 되고, 전압을 끊으면 전기가 통하지 않는 0이 됩니다. 이 트랜지스터 스위치를 수억 개에서 수백억 개까지 미세하게 연결해 스위칭 신호를 복합적으로 연산하거나 보관하는 장치가 바로 우리가 사용하는 모든 반도체 칩입니다.

​

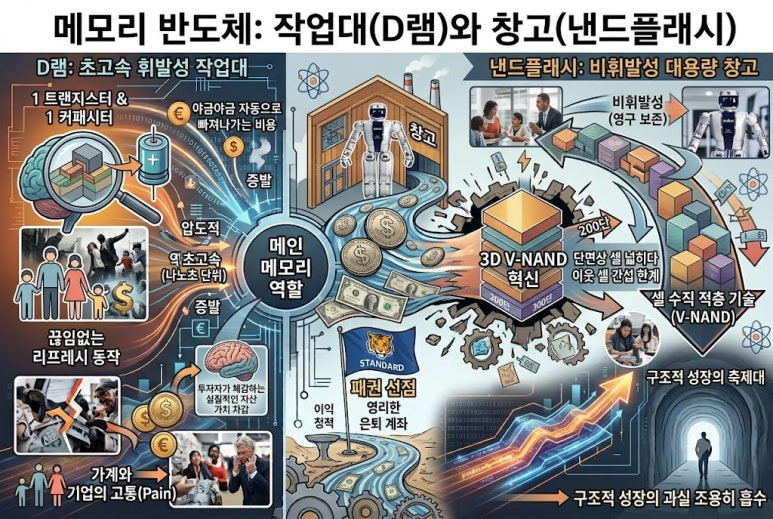

2. 기억을 담당하는 창고: 메모리 반도체의 세계

​

메모리 반도체는 컴퓨터 시스템에서 정보를 임시로 올려두고 작업하거나 영구적으로 보관하는 작업대와 창고 역할을 맡습니다. 속도와 전력 유지 여부에 따라 크게 두 가지 종류로 나뉩니다.

​

초고속 메인 메모리 역할을 하는 D램(DRAM)은 1개의 트랜지스터와 1개의 축전기(커패시터)로 구성되어 나노초 단위의 압도적인 속도를 자랑합니다. 하지만 커패시터 속 전하는 시간이 지나면 자연 방전되므로, 전원이 차단되면 데이터가 증발하는 휘발성 메모리입니다. 이에 따라 데이터가 사라지지 않도록 1초에 수십 번씩 전하를 다시 채워 넣는 '리프레시' 동작을 끊임없이 반복해야 하는 숙명을 안고 있습니다.

​

반면 낸드플래시(NAND Flash)는 전원이 차단되어도 데이터를 영구히 보존하는 비휘발성 저장 창고입니다. 플로팅 게이트나 전하포집층에 전자를 포획하는 방식으로 작동하며, 마이크로초 단위로 D램보다 속도는 느리지만 저장 용량을 획기적으로 늘릴 수 있습니다. 특히 단면상에서 셀을 넓히다가 이웃 셀 간 간섭 현상이 발생하는 한계에 부딪히자, 셀을 아파트처럼 수직으로 200단, 300단 이상 쌓아 올리는 3차원 적층 기술인 3D V-NAND 혁신을 통해 한계를 계속해서 돌파하고 있습니다.

​

3. 생각을 담당하는 사령관: 시스템 반도체(비메모리)의 지혜

​

시스템 반도체는 단순히 데이터를 담아두는 데 그치지 않고, 데이터를 해석하고 계산하며 하드웨어 전체를 제어하는 인간의 두뇌 역할을 수행합니다. 어떤 연산을 주력으로 담당하느냐에 따라 핵심 칩셋의 성격이 뚜렷하게 갈립니다.

​

복잡한 순차적 명령을 책임지는 중앙처리장치(CPU)는 몇 개의 고성능 코어가 복잡하고 다양한 조건문 처리를 순서대로 빠르게 처리하는 직렬 연산에 최적화되어 있습니다. 운영체제 구동부터 각종 소프트웨어 전반을 총괄 조율하는 지휘자입니다.

​

대규모 병렬 연산의 최강자인 그래픽처리장치(GPU)는 본래 3D 그래픽의 수많은 픽셀을 동시에 칠하기 위해 탄생했습니다. 단순 계산을 맡는 수천 개 이상의 코어가 동시에 배열되어 있는 구조 덕분에, 대규모 행렬 연산이 끊임없이 필요한 생성형 AI 모델의 학습과 추론 부문에서 독보적인 패권을 차지하게 되었습니다.

​

인간 뇌의 시냅스 연결망을 하드웨어로 모방한 신경망처리장치(NPU)는 인공신경망 연산만을 극도로 빠르고 효율적으로 처리하도록 특화되었습니다. GPU보다 전력을 훨씬 덜 소모하기 때문에 스마트폰이나 자율주행차 등 온디바이스 AI 기기의 핵심 두뇌로 급부상하고 있습니다.

​

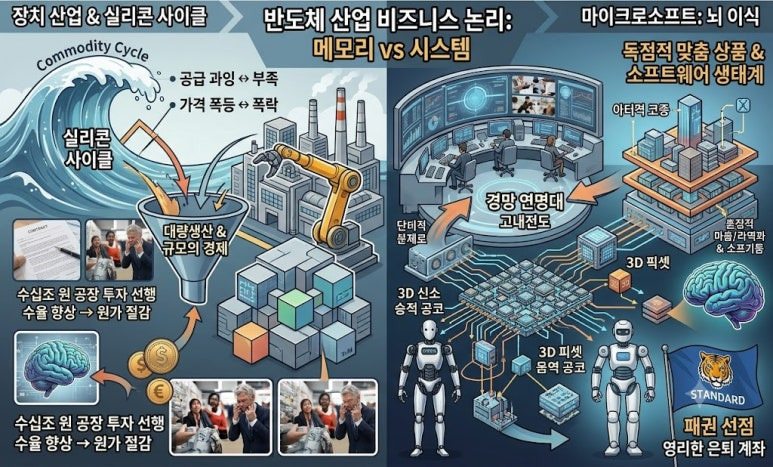

4. 규격화된 표준 vs 독점적 맞춤: 메모리와 시스템의 완전히 다른 비즈니스 문법



메모리 반도체와 시스템 반도체는 만드는 공정 방식뿐만 아니라, 시장을 지배하는 비즈니스 논리도 완전히 다릅니다.

​메모리 반도체는 국제표준기구(JEDEC)가 정한 규격에 맞춰 제작됩니다. 특정 제조사의 D램을 빼고 경쟁사의 제품을 꽂아도 기기가 완벽하게 작동할 만큼 규격이 표준화되어 있습니다. 따라서 대량 생산을 통한 규모의 경제와 수율 향상을 통한 원가 절감이 생명입니다. 수십조 원의 공장 투자가 선행되는 장치 산업 특성상 공급 과잉과 부족에 따라 가격이 폭등과 폭락을 반복하는 '실리콘 사이클(Commodity Cycle)'의 파도를 필연적으로 타게 됩니다.

​

반면 시스템 반도체는 정해진 표준 규격이 없습니다. 애플의 A 시리즈 칩이나 엔비디아의 H100처럼 독자적인 소프트웨어 생태계와 첨단 회로 설계 기술이 결합된 독점적 맞춤 상품입니다. 글로벌 반도체 전체 매출의 60~70%를 차지할 정도로 시장이 거대하며, 고객사가 한 번 선택하면 다른 제품으로 바꾸기 힘든 강력한 락인(Lock-in) 효과 덕분에 경기 변동에도 상대적으로 높은 마진과 안정적인 수익 구조를 유지합니다.



​

​
